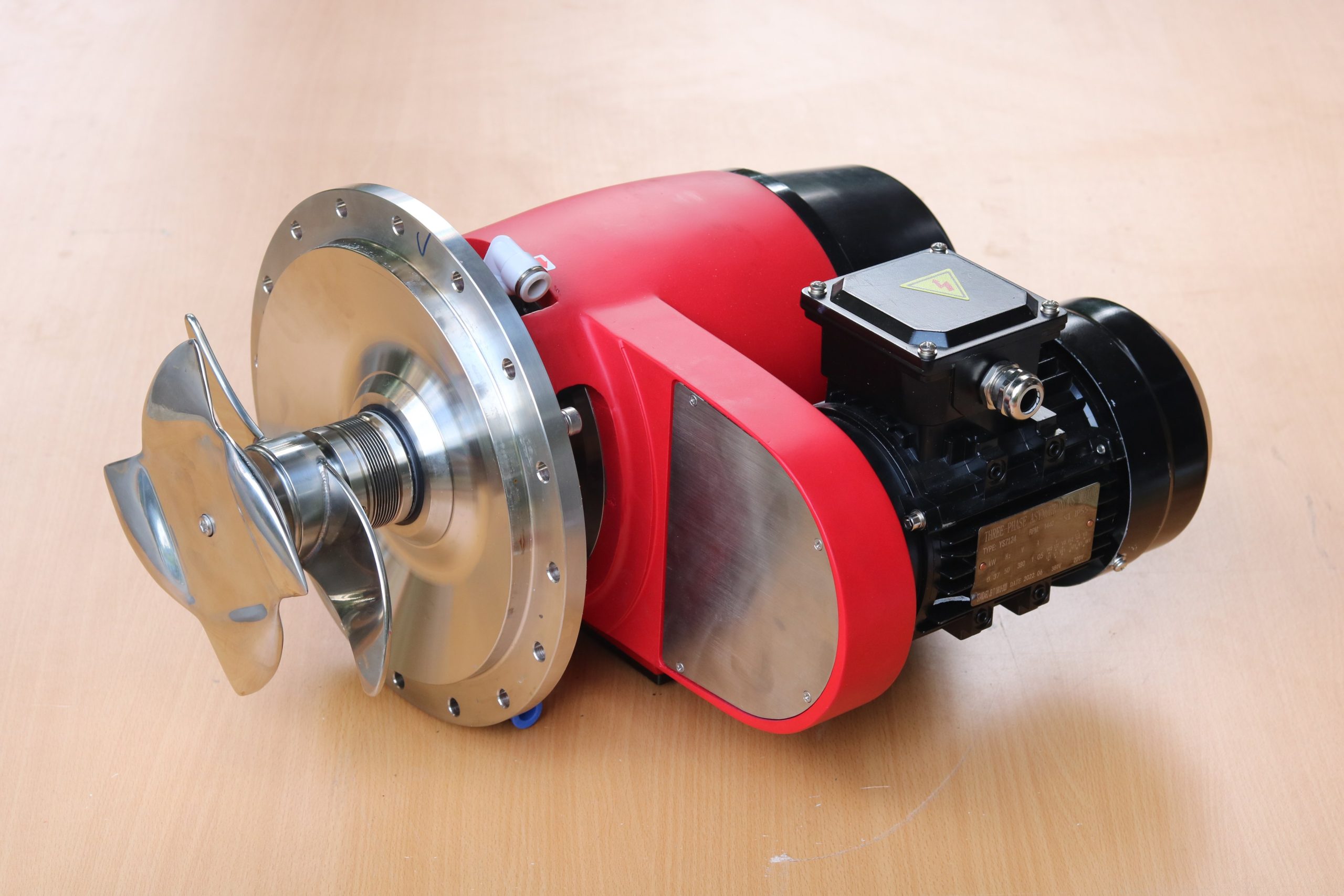

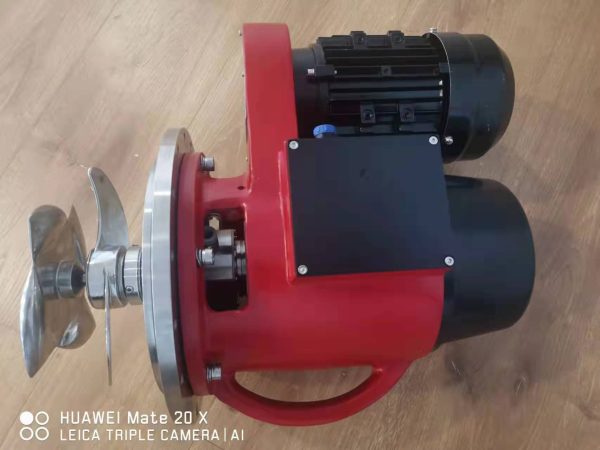

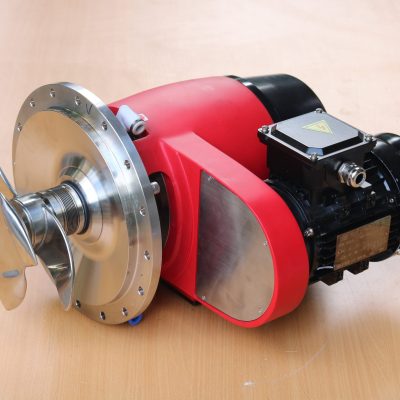

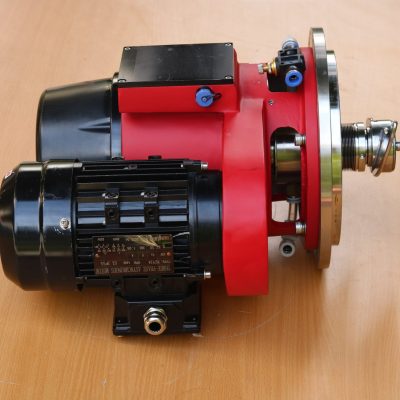

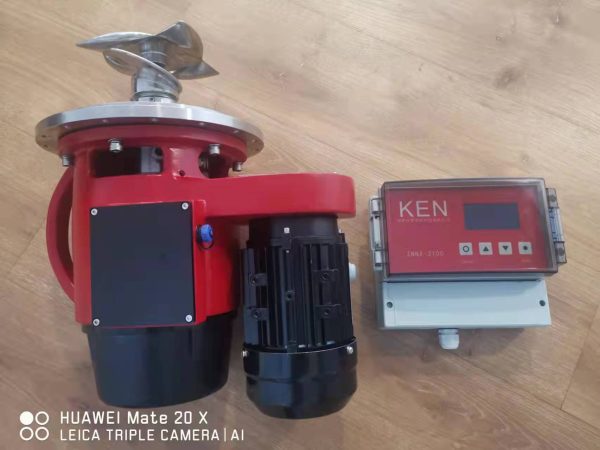

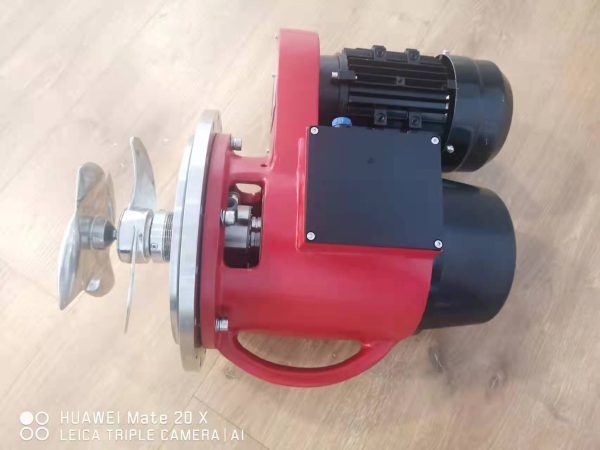

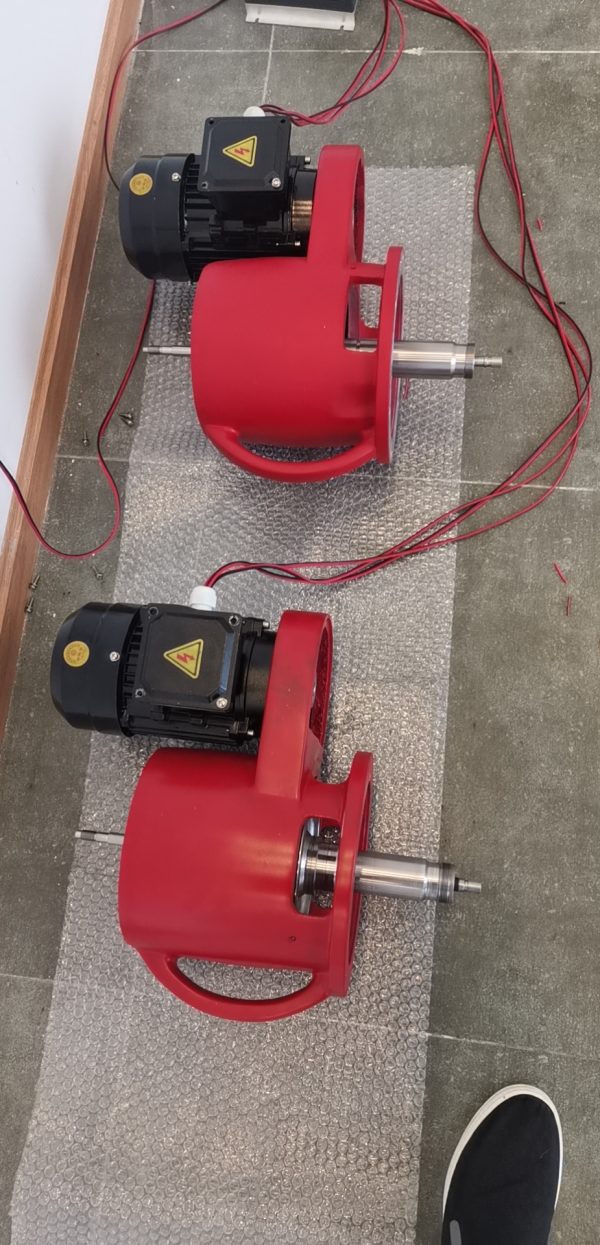

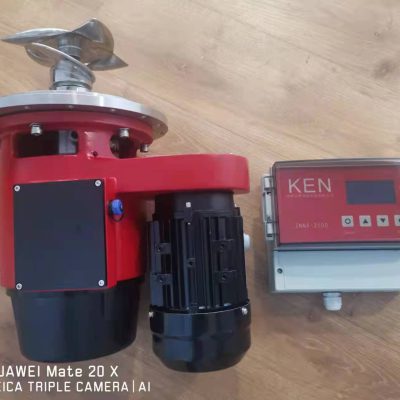

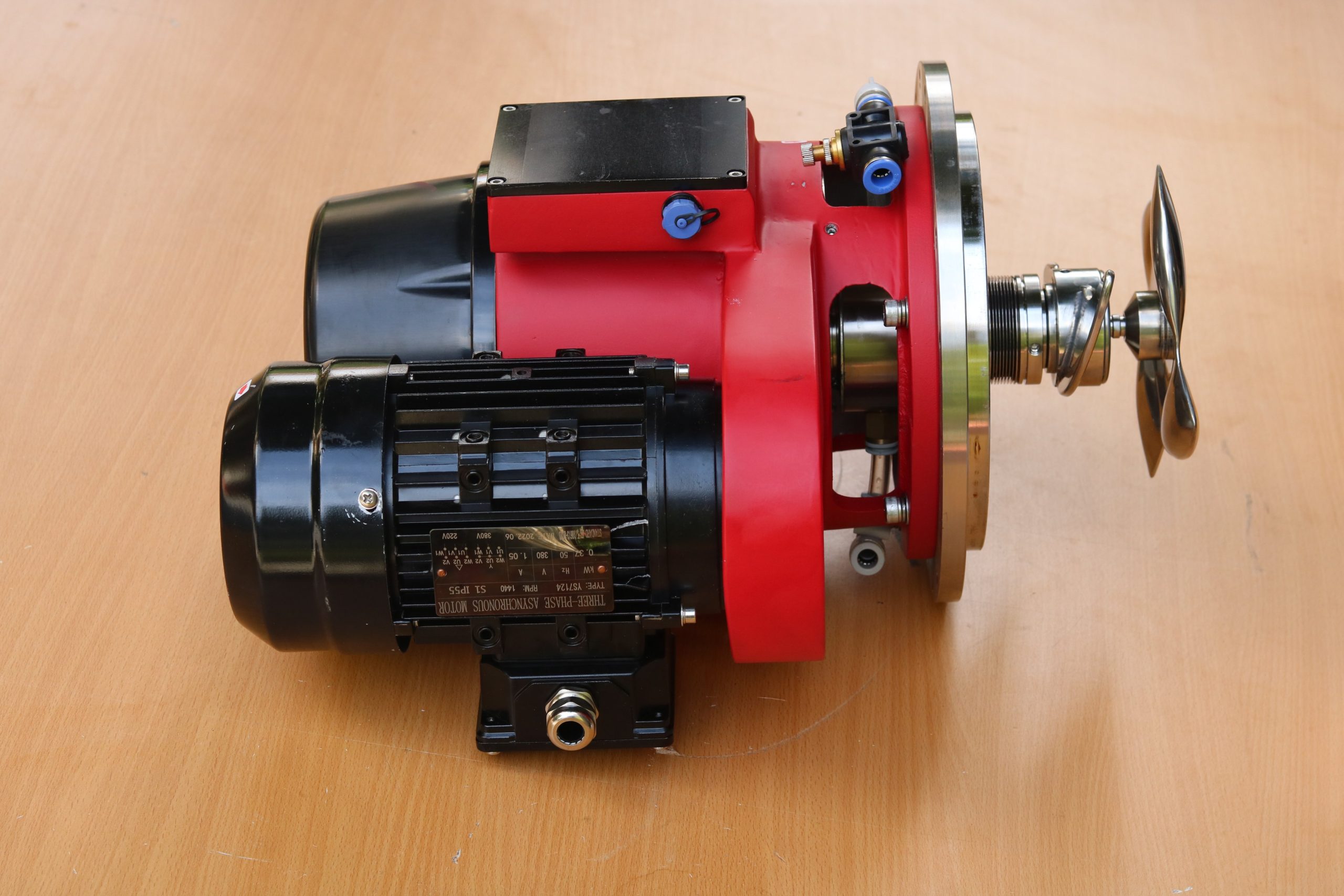

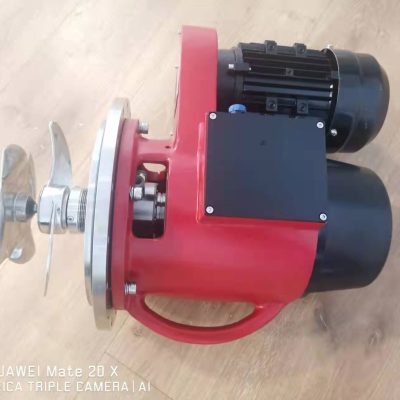

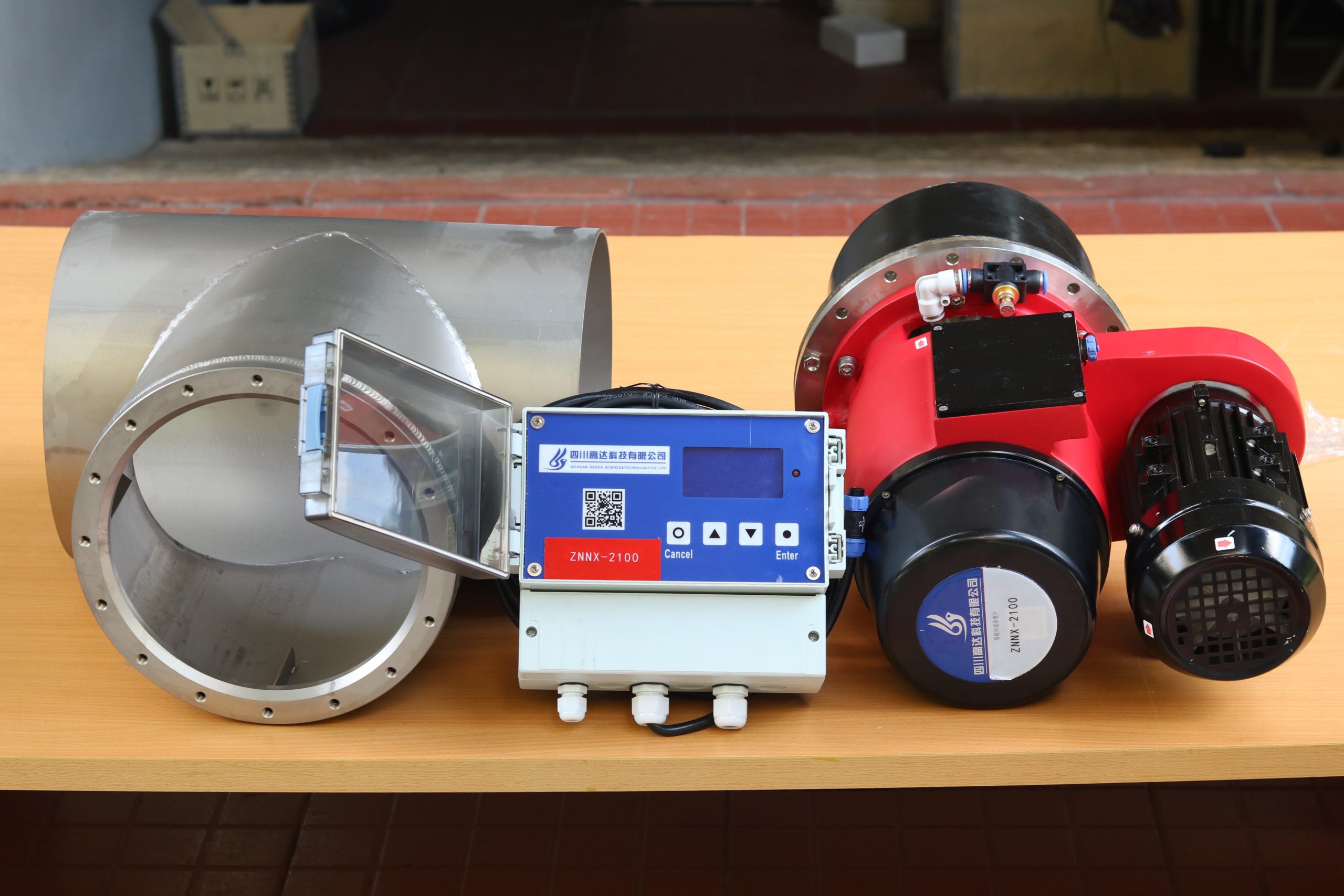

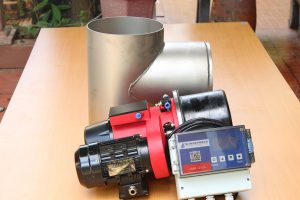

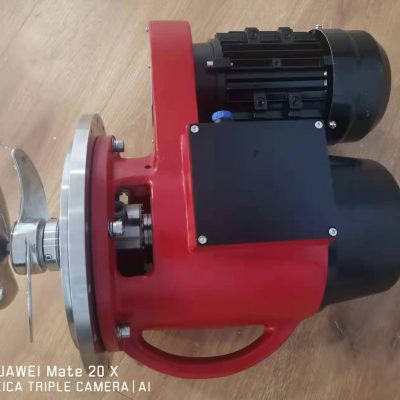

ZNNX-2100 BỘ ĐO NỒNG ĐỘ CÁNH XOAY

NNX-2100

Cảm biến nồng độ dạng quay NNX-2100 có những ưu điểm vượt trội so với các dạng cảm biến nồng độ khác:

Không nhạy cảm với tốc độ dòng chảy của bột giấy, không khí, áp suất và độ rung.

Không nhạy cảm với những thay đổi về thành phần bột giấy, độ tự do, chất độn, hàm lượng rượu đen, v.v.

Vị trí lắp đặt không bị giới hạn và có thể thu được phép đo chính xác cao ở hầu hết mọi nơi trong đường ống dẫn quy trình, điều này có thể đơn giản hóa hệ thống đường ống và giảm chi phí lắp đặt.



Mô tả

Trong sơ đồ đo nồng độ bột giấy, phương pháp cánh xoay  là thuần thục nhất và sơ đồ đo lực cắt bao gồm dao cố định, dao chuyển động, quay ngoài, quay đơn và quay kép.

型号

Thông số

NNX-2100智能旋转式浓度传感器。

NNX-2100 Cảm biến nồng độ dạng cánh xoay thông minh.

测量原理

Nguyên lí đo

利用纸浆剪切力进行测量。

Nguyên lý đo sử dụng lợi dụng lực cắt bột giấy

工作范围

Phạm vi công việc

1~10%浓度

1~10% nồng độ



灵敏度

Độ nhạy cảm

优于±0.005%

Tốt hơn ± 0,005%



测量精度o Đo lường độ chính xác 在稳定条件下,接近灵敏度。

Trong điều kiện ổn định, gần với độ nhạy.



管道口径

Đường kính đường ống

小于250mm时使用测量室。大于300mm时使用短节。

Sử dụng buồng đo khi nó nhỏ hơn 250mm. Sử dụng đoạn ngắn khi lớn hơn 300mm.

安装方式

Cách lắp đặt

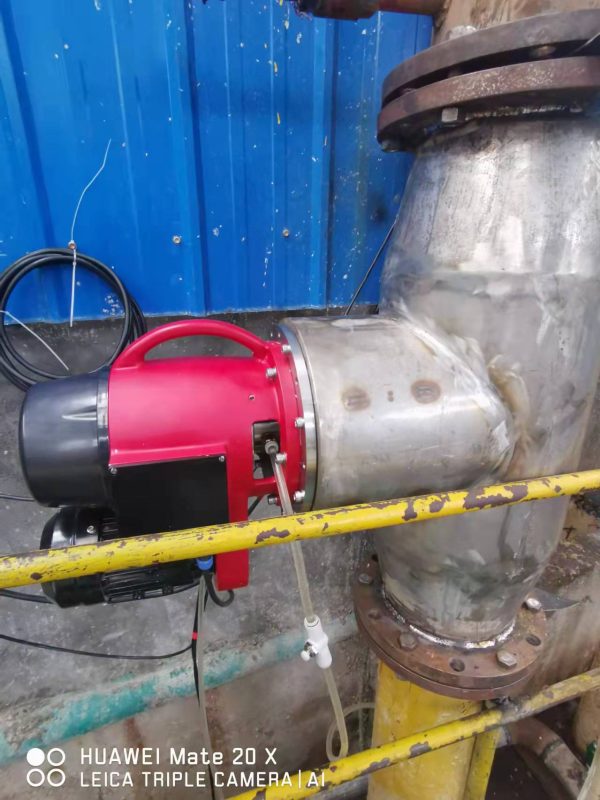

Nó có thể được lắp đặt theo chiều ngang, chiều dọc hoặc trên một đường ống nghiêng, trục của cảm biến phải được giữ nằm ngang và động cơ phải ở bên dưới cảm biến.
流速lưu lượng dòng chảy 0.5~5m/s



阻尼时间 1~100s
最大工作压力

Áp lực lớn nhất

在80℃时,1MPa

Ở 80 ℃, 1MPa

环境温度

Nhiệt độ môi trường xung quanh

传感器最高60℃

Cảm biến lên đến 60 ° C

外壳Vỏ ngoài



 Nhôm đúc



Liên hệ phần trung gian Cảm biến, buồng đo và các khớp nối ngắn được làm bằng thép không gỉ.
电动机

Động cơ điện

3 pha 380VAC, 370W

IP54

Mạch điện làm việc cung cấp 220VAC



模拟信号输出

Đầu ra tín hiệu tương tự

4 ~ 20mA

Tải: 250 ~ 750Ω

Đầu ra tín hiệu kỹ thuật số RS-422
